命名规则

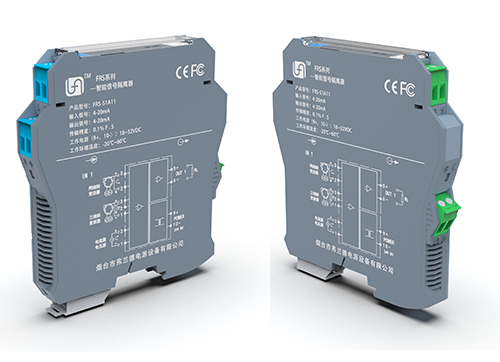

产品概述
FRS系列智能信号隔离器给现场的变送器提供隔离的工作电源,同时检测回路中的电流/电压信号,经过变换,输出隔离的电流/电压信号,实现了输入、输出、电源之间的三端隔离。
本产品为智能化设计,内部采用了数字化调校,无电位器、自动零点校准等诸多先进技术。可与各类仪表及DCS,PLC等设备配套使用,在石油、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

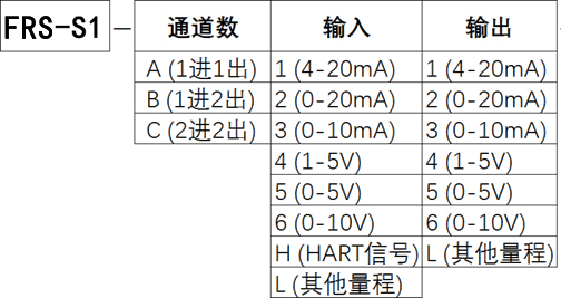

选型指南
选型示例
例:FRS-S1-C11,“二进二出,输入4-20mA,输出4-20mA,模拟量智能信号隔离器
技术参数
输入:
输入信号:(0)4~20mA、0(1)~10V 等
电流阻抗:≤50Ω
电压阻抗:(0-5V时)≥1.1MΩ、(0-10V时)≥2.2MΩ
配电输出电压:5V~28V DC(100mA)
输出:
输出信号:(0)4~20mA、0(1)~10V 等
输出负载:4-20mA≤500Ω,0-10V≥1.1MΩ
输出波纹:电流≤1μA p-p,电压≤1mV p-p
供电电源:
供电电压:18V~32V DC
额定电压:24V DC
功耗:0.5W(1进1出),0.8W(2进2出)
常规参数
精度:0.05% F·S
响应时间:≤1ms(30℃)
温度漂移:<30ppm/℃
隔离绝缘阻抗:>100MΩ
隔离能力: 1500V AC/min 50Hz
电磁兼容性:符合GB/T18268(IEC 61326-1)
环境参数
连续工作环境温度:-20℃~60℃
外壳材质:ABS
产品重量:135g
安装方式:DIN 35mm导轨式
产品保护功能
输入端:电流大于30mA进入保护状态,故障清除后,恢复正常运行;
输出端:电源误接输出端,触发电气保护;
电源端:电压正负极反接保护;
LED指示灯
指示灯显示:
PWR:电源灯;CH1:第一通道指示灯;CH2:第二通道指示灯;
指示灯说明:
检测到有效输入信号:信号指示灯常量;
未检测到有效输入信号指示灯慢速闪烁(1次/秒);
安装与接线
