烟台防雷系统的组成

烟台防雷系统主要有接闪器（避雷针、避雷带、避雷线和避雷网）、引下线和接地装置组成。

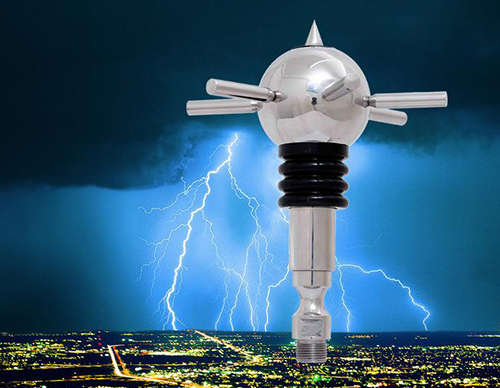

避雷针：适用于保护细高的建筑物或构筑物、露天变配电装置、电力线路等。可以用Φ25的镀锌圆钢或SC40钢管制成，针上端砸扁并搪锡，以利于尖端放电。独立避雷针适用于保护较低矮的库房和厂房，特别适用于那些要求防雷导线与建筑物内各种金属及管线隔离的场合。

避雷带和避雷网：避雷带是指沿屋脊、山墙、通风管道以及平屋顶的边沿等最可能受雷击的地方敷设的导线。当屋顶面积很大时，采用避雷网。它是为了保护建筑的表层不被击坏，避雷网和避雷带宜采用镀锌圆钢或扁钢，应优先选用圆钢，其直径不应小于8mm，5扁钢宽度不应小于12mm，厚度不应小于4mm。避雷线适用于长距离高压供电线路的防雷保护。

引下线：引下线分为暗装和明装两种形式。暗装引下线通常采用结构柱钢筋作引下线，但钢筋直径不能小于12mm。并且利用柱内的主筋作引下线时，IEC规范指出“通常不需要装设连接各引下线的专用环形导体，因为钢筋混泥土水平梁内连接的钢筋能够实现这个功能”。

接地装置：烟台防雷接地装置中接地极一般采用Φ19或Φ25的圆钢或者L40X4或L50X5的角钢。钢管时为G50。接地极埋深不小于0.6m；垂直接地体长度不小于2.5m,其间距不小于5m，两接地极间采用接地母线即扁钢焊接。
